Telwin Mastercharge 740 elektromos autó töltő

Leírás

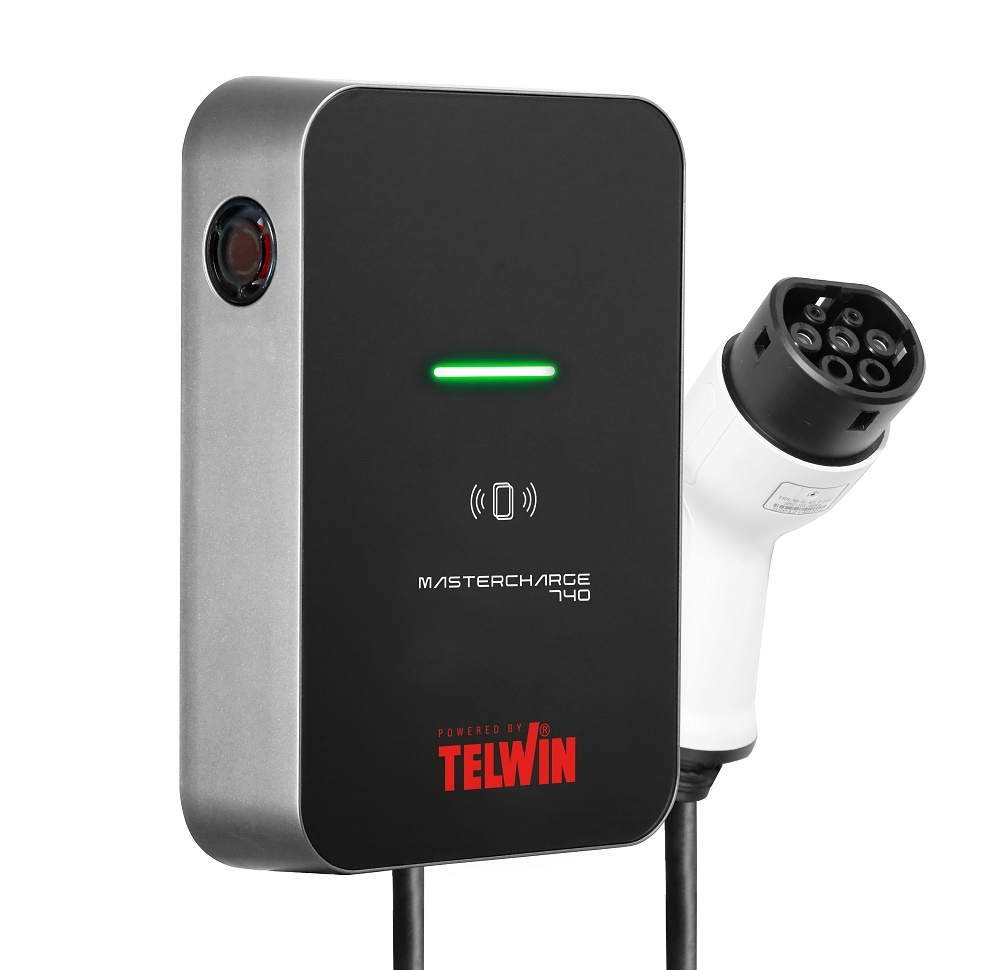

A Mastercharge 740 egy formatervezett, kiváló minőségű 1 fázisú 32A-es (7,4 kW) AC (Mode 3) elektromos autó töltő. A készülék fixen bekötött Type 2-es 5 méter hosszú töltőkábellel rendelkezik.

A tetszetős töltőt könnyű felszerelni és használatba venni, és maximum 32A töltőáram (7,4 kW) leadására képes.
A töltőkészlet 4 db RFID töltőkártyát tartalmaz. A kártyát a töltő elejéhez érintve elindíthatja és leállíthatja a töltést, ami biztosítja, hogy senki más ne tölthessen az Ön töltőállomásán.

Töltőkábel

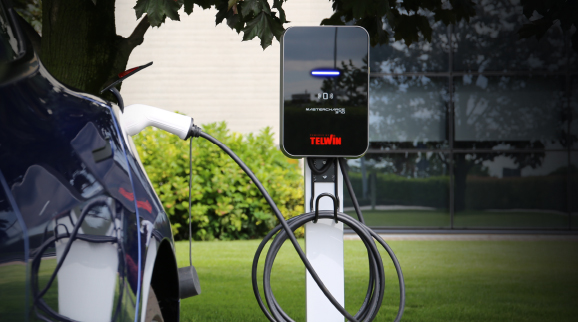

Az 5 méter hosszú Type 2 töltőkábel fixen van csatlakoztatva a töltőegységhez, így nincs szükség arra, hogy minden alkalommal ki kelljen venni a saját kábelét a járműből. A beépített kábel a készülék alá felszerelhető tartóra (a csomag tartozéka) akasztva tárolható, a töltés biztonságos plug-and-charge elven működik.

Telepítés

A Mastercharge 740 töltőt földelt hálózatra, C típusú 32 A-es megszakítóval illetve A típusú FI-relével (ez utóbbit a csomag tartalmazza) biztosított külön áramkörre lehet telepíteni. A töltőállomás bekötését szakképzett, villanyszerelői gyakorlattal rendelkező személlyel javasolt elvégeztetni.

Ez a töltőállomás beltéren és kültéren is elhelyezhető. A megfelelő hely kiválasztásánál az alábbiakat kell figyelembe venni: ne érje hosszabb időn keresztül közvetlen napsugárzás, jól szellőző -20 C és +50 C környezeti hőmérsékletű, közvetlen hőhatástól védett helyen legyen.

A töltő IP54 védettséggel rendelkezik por és víz ellen.

A Mastercharge 740 használata

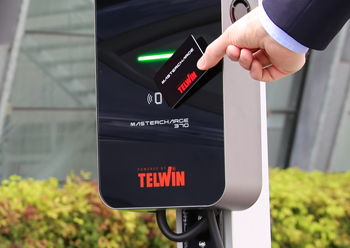

A töltést a mellékelt kártyák készülék elejéhez történő érintésével indíthatjuk vagy állíthatjuk le. A készülék oldalán található egy vészleállító gomb, amely azonnal megszakítja a töltést.

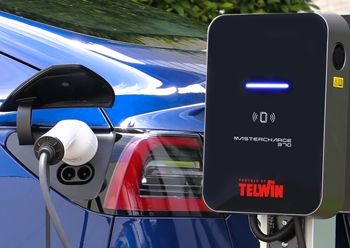

A készülék használata nagyon egyszerű, az elején lévő LED visszajelzőről könnyedén leolvasható a készülék állapota illetve hogy mi történik éppen:

• Zölden világít: töltésre kész, nincs jármű csatlakoztatva
• Zölden villog: jármű csatlakoztatva, a kártyával indítható a töltés
• Kéken villog: töltés folyamatban (kártya érintésével leállítható)
• Kéken világít: töltés kész
• Pirosan villog: hibajelzés

A Mastercharge 740 műszaki adatai

• 7,4 kW teljesítmény (32A 230V egy fázis)
• Mode 3, Type 2 csatlakozó (5 méter hosszú)
• Töltés indítás/leállítás RFID kártyával (4 db mellékelve)
• IP54 védettség
• EN 61851-1:2010, EN 61851-22:2001 (LVD) és EN 61000-6-2, EN 61000-6-3 (EMC) szabványoknak megfelel

• Hálózati feszültség:                230V / 50Hz / 1 fázis
• Max. felvett teljesítmény:      7,4 kW
• Maximális töltőáram:             32 A
• Stand-by fogyasztás:              3 W
• Védettség:                                IP54
• Túlfeszültség kategória:         III.
• Töltési mód:                             Mode 3
• Vonatkozó szabványok:         IEC 61851-1:2010, IEC 61851-22:2001
• Töltőkábel:                               L = 5 m, 3G6.0 mm2
• Csatlakozó dugó:                    Type 2, 250V/32A, IEC 62196-2
• Készülék mérete:                    325 x 215 x 77 mm
• Készülék súlya:                        4,5 kg
• Előírt hálózati megszakító:    32A, C típusú
• Tápkábel keresztmetszet:     minimum 3×6 mm2
• Előírt FI-relé:                            A típusú, In=40A, érzékenység: 30mA

A csomag tartalma:

• 1 db Mastercharge 740 fali töltőállomás
• Töltőállomás fali tartó konzol
• 1 x kábel tartó akasztó
• 1 x csavarok és tiplik a rögzítéshez és a falra szereléshez
• 4 x RFID kártya
• 1 x A típusú FI-relé
